DX-TCQ-07有害气体探测器

产品特点 :

DX-TCQ-07有害气体探测器DXK-1000型巡检气体报警控制器是本公司开发的高新技术产品,采用高档单片机作为控制管理核心。与DX-TCQ-07型点型气体探测器相配接,组成功能强大的气体报警监控

立即咨询
  • 产品详情

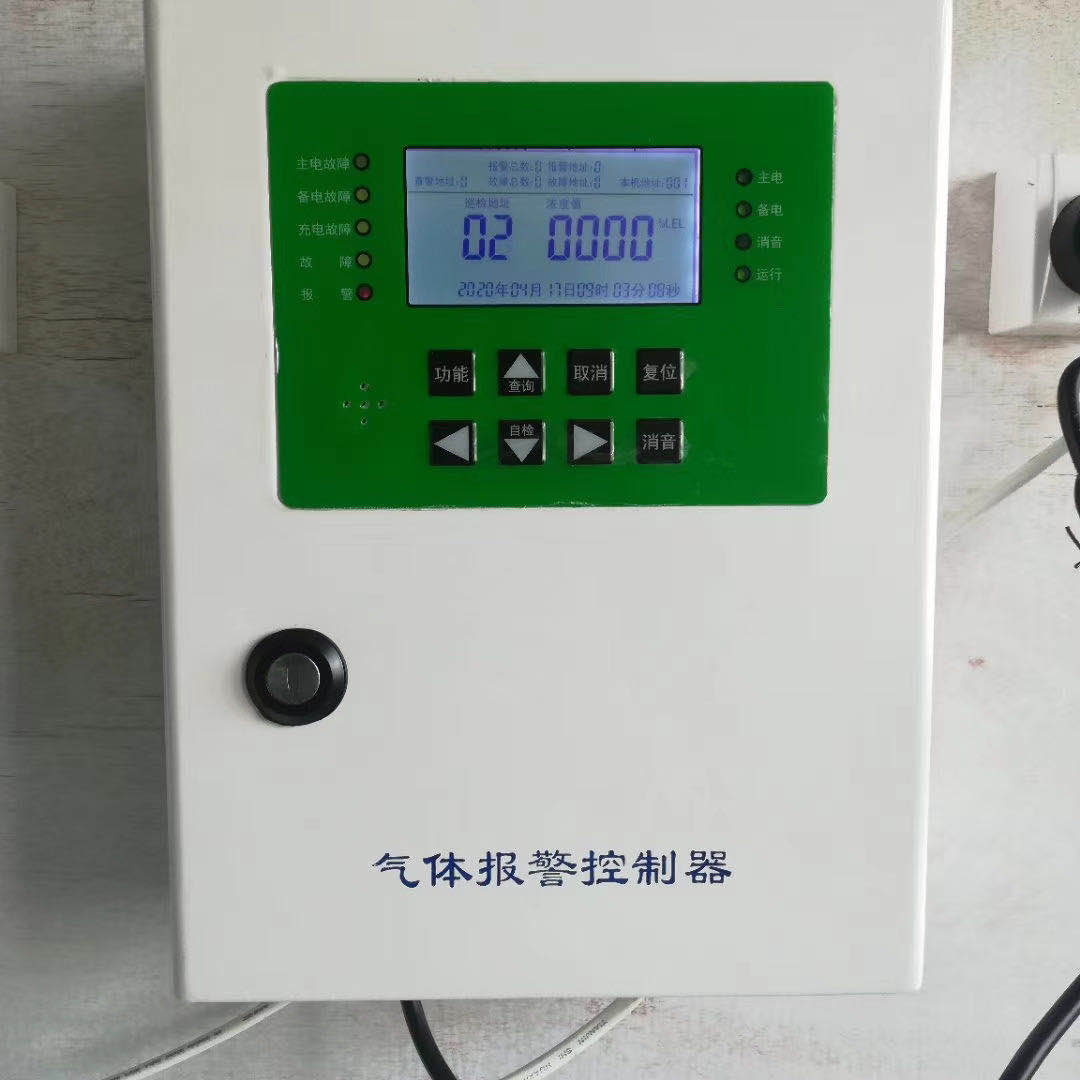

DX-TCQ-07有害气体探测器DXK-1000型巡检气体报警控制器是本公司开发的高新技术产品,采用高档单片机作为控制管理核心。与DX-TCQ-07型点型气体探测器相配接,组成功能强大的气体报警监控系统。
该仪器完全按照国家标准严格设计而成,具有高稳定性、低功耗、抗干扰性。可广泛应用于石油、化工、冶金、钢铁、炼焦、电力、生化医药及水处理等有毒气体或可燃气体存在场所,是保证财产和人身安全的理想监测仪器。
主要特点:
1、大屏幕LCD液晶显示、界面友好。
2、全中文指示、操作简单。
3、直观、准确地显示现场的燃气浓度及探测器状态。
4、具有设备故障、浓度报警两种声光指示功能
5、具有自检、自诊断功能。
6、具有故障、报警记忆、查阅功能。
7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。
8、设有密码,防止误操作。
9、可以随时设置、修改和查阅系统的各项参数。
10、具有主、备电转换及欠压保护功能。
11、具有内置2组报警接点输出控制功能,联动输出逻辑可软件设置。
12、具有日历显示及设置功能。
主要技术指标:
1、示值误差:±5%F•S
2、显示方式:大屏幕LCD液晶、发光管
3、报警方式:声、光报警
4、报警音量:>65dB
5、响应时间:≤30s
6、工作电压:主电AC220V±15%,50Hz±1%
7、外形尺寸:320mm×230mm×90mm
8、工作方式:连续
9、工作环境:温度 -10℃—50℃   湿度 ≤93%RH
             大气压力 86kPa—106kPa
10、绝缘电阻:正常环境时 ≥100MΩ
              湿度为93%RH时 ≥1MΩ
11、功    耗:小于10W
12、供电节点:6个
13、报警输出:3A /2组 接点输出,其中一组可设置脉冲输出
14、信号传输:24V无极性两总线(≥RVS 2*2.5mm2二芯双绞线)
探测器
⑴ 完成对传感器的转换供电。
⑵ 完成气体浓度——电信号的转换。
⑶ 完成模拟信号——数字信号转换。
⑷ 完成浓度值转换,通过判断产生报警标志、故障标志。
⑸ 实现浓度值、标志位的上传,供CHK-2000型气体报警控制器判断、显示记录、输出等。
⑹ 通过总线控制器下发命令可实现探测器报警定值设置、地址修改或查阅。
主要技术指标
⑴ 检测原理:半导体式
⑵ 检测气体:氟利昂
⑶ 电源:DC24V
⑷ 功耗:1.2W
⑸ 环境: 温度:可燃:-40℃-70℃
                毒性:-20℃-50℃
湿度:≤95%RH
⑹ 大气压力:86KPa -106KPa
⑺ 绝缘电阻:正常环境时≥100MΩ
             湿度为94%RH时≥1MΩ
⑻ 工作方式:连续
⑼ 防爆方式:隔爆
⑽ 取样方式:扩散
⑾ 贮存: 温度:-500C—800C
湿度:≤95%RH
⑿ 寿命:三年
⒀ M-Bus信号传输距离<1200m(二芯屏蔽双绞线,线径≥0.75mm2时)
工作原理
探测器主要由传感器、单片机、运算放大电路、通讯芯片等组成。传感器将气体浓度转换为模拟电信号,然后将模拟电信号通过运算放大电路、单片机转换为数字信号,最后通过通讯芯片转换为M-Bus标准信号,上传给控制器。
安装须知
⑴ 该探测器在DC24V供电时,电流50mA,电压≤18V时将不能正常工作,根据上述条件,结合现场安装情况选用供电线。
铜的电阻率0.0174Ωmm2/m
⑵ 根据距离远近选择合适线径,建议选用0.5mm2以上的双绞铜线作通讯供电线。
安装说明
⑴ 安装位置
将探测器安装在可能有气体泄漏的区域中,探测器安装必须牢固。探测器安装高度宜高出释放源(0.5~2)m处。为了正确使用探测器并防止其故障的发生,请不要安装在以下位置:
a、直接受蒸汽、油烟影响的地方;
b、给气口、换气扇、房门等风量流动大的地方;
c、水汽、水滴多的地方;
d、温度在-40℃以下或70℃以上的地方;
e、有强电磁场的地方。
⑵ 安装方法
根据探测器的安装位置,用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上,探测器应可靠接地。
DX-TCQ-07有害气体探测器
