酒精气体报警器

酒精气体报警器

一、酒精气体 报警器 控制器特点 稳定性高 --CPU采用高档进口单片机,运算速度快,稳定可靠; 安全性高 --采用多层密码保护,权限级别不同,密码不同; 显示直观 --大屏幕高亮液晶

详细介绍

一、酒精气体报警器控制器特点

稳定性高

--CPU采用高档进口单片机,运算速度快,稳定可靠;

安全性高

--采用多层密码保护,权限级别不同,密码不同;

显示直观

--大屏幕高亮液晶显示,可实时显示被测气体浓度;

功能强大

--具有自检、自诊断功能;

--具有大容量故障、报警记忆和查询功能;

--具有主备电转换和欠压保护功能;

--具有日历显示及设置功能等;

多种信号输出

--自带2组开关量输出,直接输出RS485信号,可通过配接模块实现4-20mA、GPRS/GSM、UDP/TCP/HTTP

二、酒精气体控制器参数:

主要组件介绍(探测器)

1、探测器特点

测量准确

--采用进口传感器、灵敏度高、数值准确;

性能稳定

--采用先进软件处理系统,抗干扰性好

--对高浓度、短路、断路具有自诊断和保护功能;

安全性高

--可在多种复杂恶劣性环境长期安全稳定工作

维护便捷

酒精气体探测器主要功能

⑴ 完成对传感器的转换供电。

⑵ 完成气体浓度——电信号的转换。

⑶ 完成模拟信号——数字信号转换。

⑷ 完成浓度值转换,通过判断产生报警标志、故障标志。

⑸ 实现浓度值、标志位的上传,供ARD800型气体报警控制器判断、显示记录、输出等。

⑹ 通过总线控制器下发命令可实现探测器报警定值设置、地址修改或查阅。

三、主要技术指标

⑴ 检测原理:催化燃烧式

⑵ 检测气体:酒精  乙醇   、测量范围:1-100LEL、报警点:25%LEL可调

⑶ 电源:DC24V

⑷ 功耗:1.2W

⑸ 环境: 温度:可燃:-40℃-70℃

                毒性:-20℃-50℃

湿度:≤95%RH

⑹ 大气压力:86KPa -106KPa

⑺ 绝缘电阻:正常环境时≥100MΩ

             湿度为94%RH时≥1MΩ

⑻ 工作方式:连续

⑼ 防爆方式:隔爆

⑽ 取样方式:扩散

⑾ 贮存: 温度:-500C—800C

湿度:≤95%RH

⑿ 寿命:三年

⒀ M-Bus信号传输距离<1200m(二芯屏蔽双绞线,线径&ge;0.75mm2时)

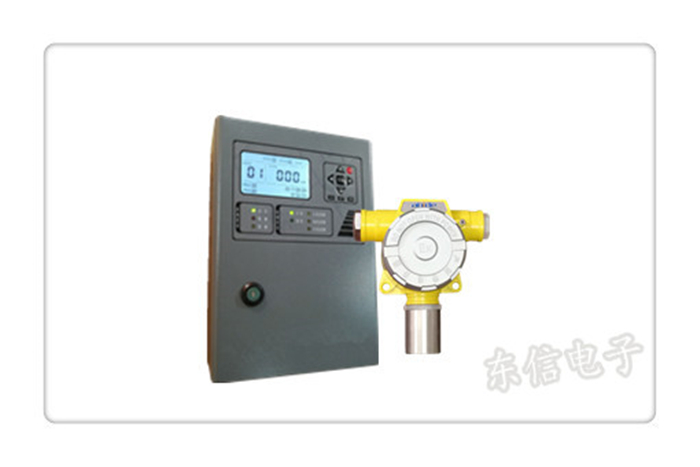

酒精气体报警器(图1)

四、工作原理

主要由传感器、单片机、运算放大电路、通讯芯片等组成。传感器将气体浓度转换为模拟电信号,然后将模拟电信号通过运算放大电路、单片机转换为数字信号,最后通过通讯芯片转换为M-Bus标准信号,上传给控制器。

五、安装须知

⑴ 该探测器在DC24V供电时,电流50mA,电压&le;18V时将不能正常工作,根据上述条件,结合现场安装情况选用供电线。

铜的电阻率0.0174&Omega;mm2/m

⑵ 根据距离远近选择合适线径,建议选用0.5mm2以上的双绞铜线作通讯供电线。

六、安装说明

⑴ 酒精报警器安装位置

将探测器安装在可能有气体泄漏的区域中,探测器安装必须牢固。探测器安装高度宜高出释放源(0.5~2)m处。为了正确使用探测器并防止其故障的发生,请不要安装在以下位置:

a、直接受蒸汽、油烟影响的地方;

b、给气口、换气扇、房门等风量流动大的地方;

c、水汽、水滴多的地方;

d、温度在-40℃以下或70℃以上的地方;

e、有强电磁场的地方。

酒精气体报警器(图2)
