SF6-O2双气体探测器

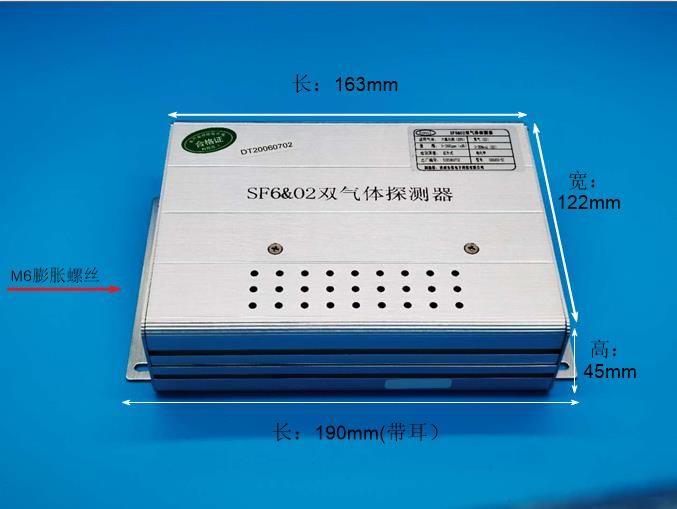

SF6-O2双气体探测器

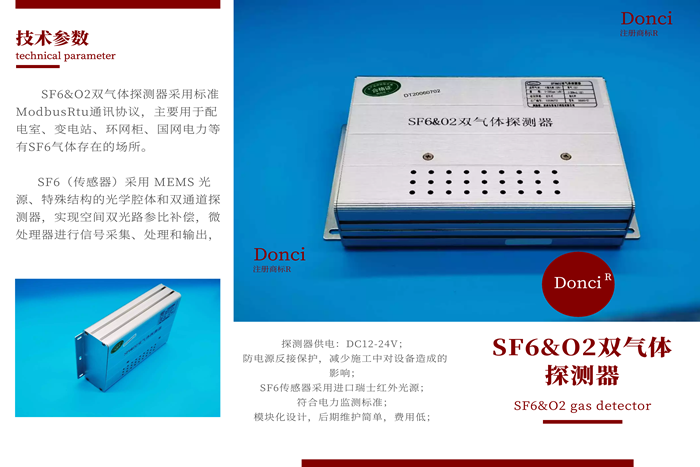

SF6-O2双气体探测器 DX6000-ST是一款多气体传感器模组,可以同时检测 SF6和 O2两种气体, SF6采用 NDIR红外吸收检测原理,O2采用电化学原理。该模组采用 MEMS光源、特殊结构的光学腔体和双

详细介绍

SF6-O2双气体探测器DX6000-ST 是一款多气体传感器模组,可以同时检测 SF6 和 O2 两种气体, SF6 采用 NDIR 红外吸收检测原理,O2 采用电化学原理。该模组采用 MEMS 光源、特殊结构的光学腔体和双通道探测器,实现空间双光路参比补偿,微处理器进行信号采集、处理和输出。DX6000-ST 具有很好的选择性,高灵敏度,寿命长, 低功耗;内置温度传感器,可进行温度补偿;采用 485 输出。
 SF6-O2双气体探测器

1.1 工作条件



描述

符号

数值

单位

储存温度

Tstg

-20 to 50

°C

工作温度

TA

-20 to +50

°C

工作湿度

HA

15 to 90

%RH 无凝结

工作压力

PA

0.8 to 1.2

atm



1.2 电气特征



描述

符号

最小

典型

最大

单位

供电

Vs

9

12

24

V

工作电流

I

100

120

180

mA




1.3 性能参数



描述(SF6)

典型

单位

探测范围(可定制)

1500

ppm


测量精度

±20 或者±5%真
值取大者


ppm

分辨率

1

ppm


T90

/

/

/

扩散

30

S


重复性

零点

<±50

ppm

50% FS

<±5%测量值











描述(O2)

O2

单位

探测范围

0-25%VOL


PPM

分辨率

0.1%VOL

T90

扩散式

15

/

/

/

1. 信号输出

信号输出:RS485 (MODBUS RTU)输出。
接口定义:采用 4 芯的 2.54 间距的插座作为用户接口。J2 为 485 接口,端子定义为:VCC GND A B
注:当模组为冷启动时,开机后二分钟内数字输出与模拟输出的浓度值信号不作为测量依据。
