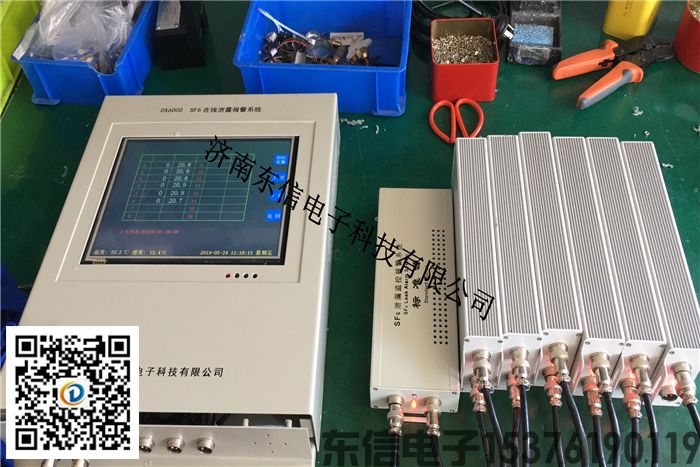

预制舱六氟化硫+O2气体探测器SF6报警装置
预制舱六氟化硫+O2气体探测器SF6报警装置SF6报警装置,可燃气体探测器,SF6报警装置,SF6泄漏报警主机,可燃气体报警器,气体检测仪,气体报警控制器
四、工作原理
控制器以M-Bus标准信号的方式接收探测器的气体浓度信号；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的方式反应出来，联动接出继电器，从而启动所连接的风机、磁阀或其它消防设备。
五、安装和接线
1、控制器的安装
a、安装位置
非防爆安全场所，其安装位置应选择在值班室或经常有人员出入的地方。安装高度选择方便操作即可，一般距地面1.4米处。
b、安装方法
用两个M5的自攻螺丝把挂架紧固在墙壁上，把控制器挂在挂架上。安装要牢固，不倾斜，安装尺寸如图所示。（单位：mm）
控制器的外形结构图
2、接线示意图
3、接线标识
标 识 说 明
RS485接口 RS485总线输出接口，上传系统A+、B-。
T+探测器T- 探测器接口（T+、T-），连接时无极性区分。
联动1 NO1(常开),COM1(公共),NC1(常闭)信号无源输出。开关量输出
容量3A/250VAC或3A/30 VDC
联动2 NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲（瞬间）：拔掉MC(COM2继电器旁边)短路子，动作时间为2S。容量3A/250VAC或3A/30 VDC
+备电- 备用电源接口（+ 接电池正极、- 接电池负极），
备电开关 备电电源开关
主电开关 主电电源开关
AC220V市电 主电源输入，L、N分别接AC220V的火线和零线。
注意：接好线后，仔细检查各种接线，确保接线正确后，再开启电源。禁止带电接线！
