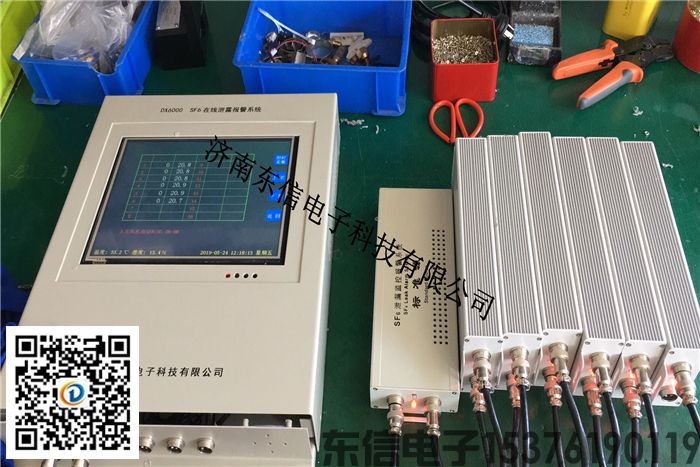

预制舱六氟化硫泄露检测仪SF6报警装置

发布时间：2023-04-06 21:59:11 发布人：dongxindz 浏览量：

预制舱六氟化硫泄露检测仪SF6报警装置

预制舱六氟化硫泄露检测仪SF6报警装置,报警器燃气,可燃气体探测器,SF6报警装置,SF6泄漏报警主机,可燃气体报警器,气体检测仪,气体报警控制器,燃气报警器

安装和接线

1、控制器的安装

a、安装位置

非防爆安全场所，其安装位置应选择在值班室或经常有人员出入的地方。安装高度选择方便操作即可，一般距地面1.4米处。

b、安装方法

用两个M5的自攻螺丝把挂架紧固在墙壁上，把控制器挂在挂架上。安装要牢固，不倾斜，安装尺寸如图所示。（单位：mm）

控制器的外形结构图

2、接线示意图

3、接线标识

标识	说明
RS485接口	RS485总线输出接口，上传系统A+、B-。
T+探测器T-	探测器接口（T+、T-），连接时无极性区分。
联动1	NO1(常开),COM1(公共),NC1(常闭)信号无源输出。开关量输出容量3A/250VAC或3A/30 VDC
联动2	NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲（瞬间）：拔掉MC(COM2继电器旁边)短路子，动作时间为2S。容量3A/250VAC或3A/30 VDC
+备电-	备用电源接口（+ 接电池正极、- 接电池负极），
备电开关	备电电源开关
主电开关	主电电源开关
AC220V市电	主电源输入，L、N分别接AC220V的火线和零线。

注意：接好线后，仔细检查各种接线，确保接线正确后，再开启电源。禁止带电接线！

六、操作使用说明

控制器通电，打开主、备电开关（有备电电源时），预热（3-5）分钟后，系统进入正常监控状态画面（图6-1）。

图6-1

6.1、液晶显示内容介绍：

标识	说明
1、公司商标	公司LOGO标志
2、首警地址	第一个发生报警的地址
3、报警总数	发生浓度报警的探测器总数，“复位”后可清除。
4、主机地址	上传图型装置或DCS系统的主机地址号
5、报警状态	当探测器发生浓度报警时的状态，“低报”、“高报”
6、单位	可燃显示%LEL、毒性显示ppm、氧气等显示%VOL
7、浓度值	当前探测器的实时浓度值或状态正常通讯：显示≥000的数值通讯故障：E0/ E1 / E2 E0 当前探测器未连接好 E1 当前地址探测器传感器故障 E2 当前地址探测器通讯故障
8、数值	特殊装下会显示
9、故障总数	发生故障报警的探测器总数，“复位”后可清除。
10、故障地址	发生故障时，故障地址循环滚动显示，“复位”后可清除。
11、报警地址	发生浓度报警的地址。多路浓度报警时，报警地址循环滚动显示,“复位”后可清除。
12、巡检地址	巡视当前探测器地址

提示：预热完毕，如初次调试，应手动搜索（自搜）一遍节点。

6.2、操作步骤：

输入密码方式：巡检显示界面下按“功能”键通过“▲”或“▼”调整数值，通过“”或“”移位。 90s的操作时间，90s后自动退出（数据不存储）。

按下“取消”键，自动退出（数据不存储）

序号	操作	密码	方法
1	“消音”	无	直接按下“消音”键，系统消音
2	“复位”	“1-1-1-1”	按下“功能”键》》输入密码 - - - - 》》再次按下“复位”键。释放联动接点、解除报警指示。
3	“自动搜索”	“0-0-0-0”	按“功能”键》》输入密码 - - - - 》》再次按下“确认”键，系统自动搜索探测器
4	“报警点”设置	“2-2-2-2”	修改报警点：按“功能”键》》输入密码 - - - - 》》 “”、“”键选“巡检地址”，“▲”、“▼”设置当前地址的低报值 … …“低报”字样显示再次按下“功能”键，“高报”字样显示按“▲”、“▼”设置当前地址的高报值 … … 按“确定”键，显示“good”，数据修改成功
5	时间调整设置 “秒”、“分”、“时” 、“日”、“月”、“年”	“0-0-1-0”	时间调整（秒、分、时、日、月、年）：按“功能”键》》输入密码 - - - - 再次按下“确定”键，“秒”闪烁》》 “▲”、“▼”调整数值》》依次按下按“”、“”键，“分”、“时”、“日”、“月”、“年”闪烁，“▲”、“▼”调整数值 … … 设置完毕后，按下“确定”键，显示“good”存储退出。不存储，按“取消”键退出！
6	“联动1”	“3-3-3-3”	联动1：按“功能”键》》输入密码 - - - - 按下“确定” 显示“-ON-”，输出COM1、NO（常开）吸合；按“▼” 显示“-OF-”，再按下“确定”输出COM1、NO（常开）断开；此界面可循环交替进行手动控制输出。
7	“联动2”	“4-4-4-4”	联动2：按“功能”键》》输入密码 - - - - 按下“确定” 显示“-ON-”，输出COM2、NO（常开）吸合；按“▼”显示“-OF-”，再按下“确定”输出COM2、NO（常开）断开；此界面可循环交替进行手动控制输出。注：需瞬间或脉冲输出，请拔掉COM2端右边的MC短路子
8	“自检”	“0-0-1-1”	按下“功能”键》》输入密码 - - - - 》》按“确定”键，再次按“自检” 键控制器自检。
9	“修改探测器地址”	“0-0-6-5”	按“功能”键》》输入密码 - - - - 》》按下“确定”键，左边显示“原地址”，右边显示“新地址”》》按 “▲”、“▼”键调整“新地址 ”“”、“”调整“原地址”，》》按“确定”键，显示“good”，地址修改成功操作完毕后按“取消”键退出！
10	“查询” （报警记录）	“6-6-6-6”	查询（报警记录）：按“功能”键》》输入密码 - - - - 》》按下“确定”键，显示“报警地址”、“报警记录” 》》 “▲”、“▼”键可翻阅查看报警记录；按下“取消”退出操作！
11	“探测器启用”设置	“0-0-5-5”	按“功能”键》》输入密码 - - - - 》》按下“确定”键，进入设置“巡检地址” 》》“”、“”键设定“巡检地址”； “▲”、“▼”键选择开启(-ON-)或关闭(-OF-) 按“确定” 键，显示“good”，数据成功保存！按“取消”键，数据不保存退出操作！
12	“探测器校零”	“0-0-6-2”	按“功能” 键，》》输入密码 - - - - 》》按下“确定”键，显示当前“巡检地址”的零点浓度值, 》》 “▼”、“▲”切换巡检地址；按下“确定” 键为校准当前“巡检地址”零点值。按下“取消” 键退出。注：为保证准确精度，请选择洁静的空气环境进行校零，校零后请再标定一次。
13	“探测器标定”	“0-0-6-0”	按“功能”键，》》输入密码 - - - - 》》按下“确定”键，显示当前“巡检地址”的浓度值, 》》 “”、“”切换巡检地址；按“▲”、“▼”键选择与标准气的标定值。按下“确定”键标定当前“巡检地址”。按下“取消”键退出。注：标准气的流量不大于500ml/min，专用的标气罩
14	“备电开启”	“9-9-9-9”	开启或关闭备电检测按“功能” 键，》》输入密码 - - - - 》》按下“确定”键进入。按“▼”键选择-ON-或-OF-，开启与关闭.按“确定”键，数据保存并退出！
15	“查看报警点”	“0-0-2-2”	按“功能”键》》输入密码 - - - - 》》按 “”、“”键选择要查看的探测器地址，按“确定”键查看，显示“Errr”说明查看错误，再重新按确定键查看，按“功能”键，可进行交替查看当前地址的报警设定值 …。查看完毕后按“取消”键退出！
