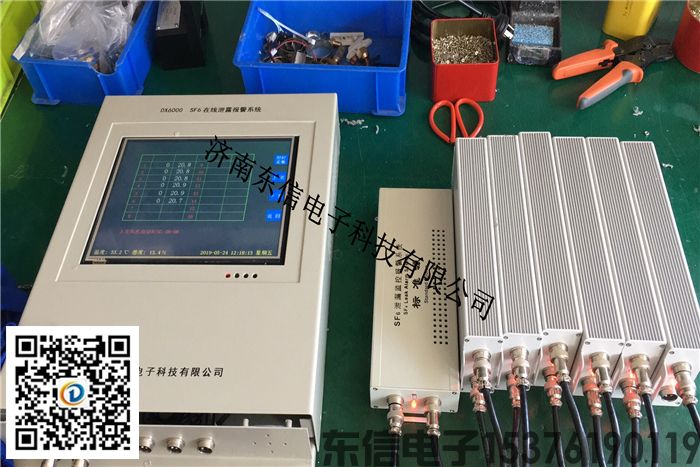

预制舱六氟化硫红外检测仪SF6报警装置

预制舱六氟化硫红外检测仪SF6报警装置,气体报警控制器,SF6报警装置,气体检测仪,报警器燃气,SF6泄漏报警主机,可燃气体探测器,可燃气体报警器

液晶显示内容介绍:


标识 说  明

1、公司商标 公司LOGO标志

2、首警地址 第一个发生报警的地址

3、报警总数 发生浓度报警的探测器总数,“复位”后可清除。

4、主机地址 上传图型装置或DCS系统的主机地址号

5、报警状态 当探测器发生浓度报警时的状态,“低报”、“高报”

6、单位 可燃显示%LEL、毒性显示ppm、氧气等显示%VOL

7、浓度值 当前探测器的实时浓度值或状态

正常通讯:显示≥000的数值

通讯故障:E0/  E1 / E2

          E0 当前探测器未连接好

          E1 当前地址探测器传感器故障

          E2 当前地址探测器通讯故障

8、数值 特殊装下会显示

9、故障总数 发生故障报警的探测器总数,“复位”后可清除。

10、故障地址 发生故障时,故障地址循环滚动显示,“复位”后可清除。

11、报警地址 发生浓度报警的地址。多路浓度报警时,报警地址循环滚动显示,“复位”后可清除。

12、巡检地址 巡视当前探测器地址


提示:预热完毕,如初次调试,应手动搜索(自搜)一遍节点。


6.2、操作步骤:

输入密码方式:巡检显示界面下按“功能”键 通过“▲”或“▼”调整数值,通过“”或“”移位。   90s的操作时间,90s后自动退出(数据不存储)。

按下“取消”键,自动退出(数据不存储)

序号 操  作 密  码 方法

1 “消音” 直接按下“消音”键,系统消音

2 “复位”

“1-1-1-1” 按下“功能”键  》》  输入密码 - - - -

》》  再次按下“复位”键。释放联动接点、解除报警指示。

3 “自动搜索” “0-0-0-0” 按“功能”键  》》  输入密码 - - - -

》》  再次按下“确认”键,系统自动搜索探测器

4 “报警点”设置 “2-2-2-2” 修改报警点:

按“功能”键  》》  输入密码 - - - -

》》 “”、“”键选“巡检地址”,“▲”、“▼”设置当前地址的低报值 … …“低报”字样显示

再次按下“功能”键,“高报”字样显示  按“▲”、“▼”设置当前地址的高报值 … …

按“确定”键,显示“good”,数据修改成功

5 时间调整设置

“秒”、“分”、“时” 、“日”、“月”、“年” “0-0-1-0” 时间调整(秒、分、时、日、月、年):

按“功能”键  》》  输入密码 - - - -

再次按下“确定”键,“秒”闪烁  》》  “▲”、“▼”调整数值

》》  依次按下按“”、“”键,“分”、“时”、“日”、“月”、“年”闪烁,“▲”、“▼”调整数值 … …

设置完毕后,按下“确定”键,显示“good”存储退出。

不存储,按“取消”键退出!

6 “联动1” “3-3-3-3” 联动1:按“功能”键  》》  输入密码 - - - -

按下“确定” 显示“-ON-”,输出COM1、NO(常开)吸合;

按“▼” 显示“-OF-”, 再按下“确定”输出COM1、NO(常开)断开;此界面可循环交替进行手动控制输出。

7 “联动2” “4-4-4-4” 联动2:按“功能”键  》》  输入密码 - - - -

按下“确定” 显示“-ON-”,输出COM2、NO(常开)吸合;

按“▼”显示“-OF-”, 再按下“确定”输出COM2、NO(常开)断开;此界面可循环交替进行手动控制输出。

注:需瞬间或脉冲输出,请拔掉COM2端右边的MC短路子

8 “自检” “0-0-1-1” 按下“功能”键  》》  输入密码 - - - -

》》  按“确定”键,再次按“自检” 键控制器自检。

9 “修改探测器地址” “0-0-6-5” 按“功能”键  》》  输入密码 - - - -

》》  按下“确定”键,左边显示“原地址”,右边显示“新地址”》》 按 “▲”、“▼”键调整“新地址 ”“”、“”调整“原地址”, 》》  按“确定”键,显示“good”,地址修改成功

操作完毕后按“取消”键退出!

10 “查询”

(报警记录) “6-6-6-6” 查询(报警记录):

按“功能”键  》》  输入密码 - - - -

》》  按下“确定”键,显示“报警地址”、“报警记录”

》》 “▲”、“▼”键可翻阅查看报警记录;

按下“取消”退出操作!

11 “探测器启用”设置 “0-0-5-5” 按“功能”键  》》  输入密码 - - - -

》》  按下“确定”键,进入设置“巡检地址”

》》“”、“”键设定“巡检地址”; “▲”、“▼”键选择开启(-ON-)或关闭(-OF-)

按“确定” 键,显示“good”,数据成功保存!

按“取消”键,数据不保存退出操作!

12 “探测器校零” “0-0-6-2” 按“功能” 键, 》》  输入密码 - - - -

》》  按下“确定”键,显示当前“巡检地址”的零点浓度值,

》》 “▼”、“▲”切换巡检地址;

按下“确定” 键为校准当前“巡检地址”零点值。

按下“取消” 键退出。

注:为保证准确精度,请选择洁静的空气环境进行校零,校零后请再标定一次。

13 “探测器标定” “0-0-6-0” 按“功能”键, 》》  输入密码 - - - -

》》按下“确定”键,显示当前“巡检地址”的浓度值,

》》 “”、“”切换巡检地址;按“▲”、“▼”键选择与标准气的标定值。

按下“确定”键 标定当前“巡检地址”。

按下“取消”键退出。

注:标准气的流量不大于500ml/min,专用的标气罩

14 “备电开启” “9-9-9-9” 开启或关闭备电检测 按“功能” 键, 》》  输入密码 - - - -  》》按下“确定”键进入。按“▼”键选择-ON-或-OF-,开启与关闭.按“确定”键,数据保存并退出!

15 “查看报警点” “0-0-2-2” 按“功能”键  》》  输入密码 - - - -

》》按 “”、“”键选择要查看的探测器地址,按“确定”键查看,显示“Errr”说明查看错误,再重新按确定键查看,按“功能”键,可进行交替查看当前地址的报警设定值 …。

查看完毕后按“取消”键退出!







七、产品维护

⑴控制器应安装在值班室或经常有人员出入的场所,应有专人监管;用户和非专业人员不许随意拆卸仪器。

⑵控制器在正常监控状态下,请勿经常断电。

⑶应定期检查控制器是否正常工作,周期建议每三个月一次。

⑷请勿随意更改控制器内部参数,以免参数不匹配影响正常使用。

⑸如有故障维修需要拆下时,请先确认控制器断电。

⑹设备运输存贮时,应避免剧烈震动。

⑺仪器自购买之日起保修一年(自然灾害和人为因素除外),终生服务。

八、故障诊断及排除:

当控制器发出故障报警信号时,值班人员应首先进行“消音”操作,后根据所报故障地址、故障类型, 对照以下表格进行处理

故障现象 原因分析 处理方法

“E0” 当前地址探测器没有接好 对当前探测器重新检查接线

“E1” 当前地址探测器传感器故障 检查或更换传感器

“E2” 当前地址探测器通讯故障 检查探测器的连接线是否有脱落、松动。

所有探测器显示“E2” 连接探测器的线路短路或断路 检查总线线路,有短路或断路地方存在

打开主电开关,系统不运行 外电没接通电源

保险管未装或保险丝断 检查电源线是否接好

打开保险管盒,装上保险管

提示:1、探测器T+、T-接好后,确保两线之间不短路、不断路。首次开机后进行手动自搜一次,若出现“巡检地址”显示为空,“浓度值”显示为空,即探测器线路未接好,请重新检查接线,完事后,再搜一次,重复进行直到正常为止。

2、如出现报故障现象,请查阅上表中故障现象说明。

九、面板图及功能说明:


(1)、指示灯说明:






系统状态灯

运行 该灯闪烁,说明系统软件循环检测运行中。

报警 系统总报警指示灯,当任一只探测器检测到的气体浓度高于报警设定值时,该指示灯点亮,且一直锁定,直至“复位”键按下解除。

故障 系统总故障指示灯,系统任何一处有故障,该指示灯点亮。

电源状态灯

主电 正常该灯发绿色,说明系统主电源供电正常。

主电故障 该灯发黄色,说明系统未接通主电AC220V。

备电 正常该灯发绿色,说明系统备用电源运行正常。

备电故障 该灯发黄色,说明系统未接通备用电源。

充电故障 该灯发黄色,说明备电充电回路短路或断路。

⑵、按键说明
