控制器以M-Bus标准信号的方式接收探测器的气体浓度信号；控制器接收到信号后，经过处理、逻辑分析、运算，以液晶数字显示、声光报警的方式反应出来，联动接出继电器，从而启动所连接的风机、磁阀或其它消防设备。
五、安装和接线
1、控制器的安装
a、安装位置
非防爆安全场所，其安装位置应选择在值班室或经常有人员出入的地方。安装高度选择方便操作即可，一般距地面1.4米处。
b、安装方法
用两个M5的自攻螺丝把挂架紧固在墙壁上，把控制器挂在挂架上。安装要牢固，不倾斜，安装尺寸如图所示。（单位：mm）
控制器的外形结构图
2、接线示意图
3、接线标识
标 识 说 明
RS485接口 RS485总线输出接口，上传系统A+、B-。
T+探测器T- 探测器接口（T+、T-），连接时无极性区分。
联动1 NO1(常开),COM1(公共),NC1(常闭)信号无源输出。开关量输出
容量3A/250VAC或3A/30 VDC
联动2 NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲（瞬间）：拔掉MC(COM2继电器旁边)短路子，动作时间为2S。容量3A/250VAC或3A/30 VDC
+备电- 备用电源接口（+ 接电池正极、- 接电池负极），
备电开关 备电电源开关
主电开关 主电电源开关
AC220V市电 主电源输入，L、N分别接AC220V的火线和零线。
注意：接好线后，仔细检查各种接线，确保接线正确后，再开启电源。禁止带电接线！
六、操作使用说明

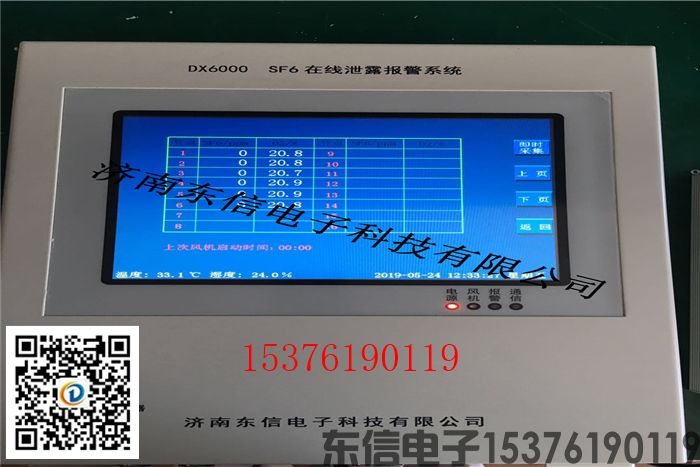

控制器通电，打开主、备电开关（有备电电源时），预热（3-5）分钟后，系统进入正常监控状态画面（图6-1）。
图6-1
6.1、液晶显示内容介绍：
标识 说 明
1、公司商标 公司LOGO标志
2、首警地址 第一个发生报警的地址
3、报警总数 发生浓度报警的探测器总数，“复位”后可清除。
4、主机地址 上传图型装置或DCS系统的主机地址号
5、报警状态 当探测器发生浓度报警时的状态，“低报”、“高报”
6、单位 可燃显示%LEL、毒性显示ppm、氧气等显示%VOL
7、浓度值 当前探测器的实时浓度值或状态
正常通讯：显示≥000的数值
通讯故障：E0/ E1 / E2
E0 当前探测器未连接好
E1 当前地址探测器传感器故障
E2 当前地址探测器通讯故障
8、数值 特殊装下会显示
9、故障总数 发生故障报警的探测器总数，“复位”后可清除。
10、故障地址 发生故障时，故障地址循环滚动显示，“复位”后可清除。
11、报警地址 发生浓度报警的地址。多路浓度报警时，报警地址循环滚动显示,“复位”后可清除。
12、巡检地址 巡视当前探测器地址
提示：预热完毕，如初次调试，应手动搜索（自搜）一遍节点。
