安装和接线

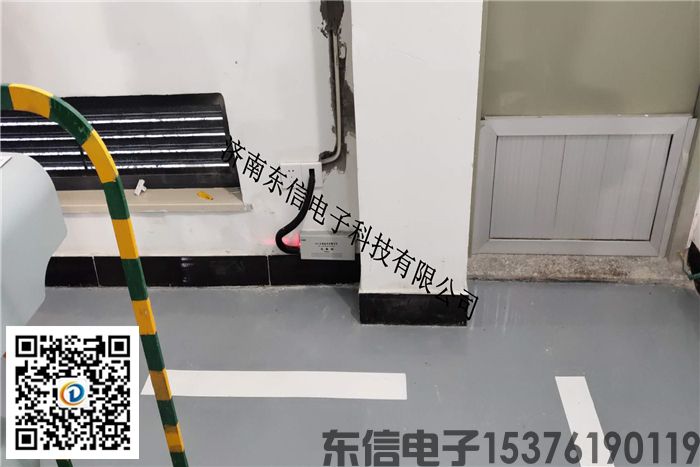

1、控制器的安装
a、安装位置
非防爆安全场所，其安装位置应选择在值班室或经常有人员出入的地方。安装高度选择方便操作即可，一般距地面1.4米处。
b、安装方法
用两个M5的自攻螺丝把挂架紧固在墙壁上，把控制器挂在挂架上。安装要牢固，不倾斜，安装尺寸如图所示。（单位：mm）
控制器的外形结构图
2、接线示意图
3、接线标识
标 识 | 说 明 |
RS485接口 | RS485总线输出接口，上传系统A+、B-。 |
T+探测器T- | 探测器接口（T+、T-），连接时无极性区分。 |
联动1 | NO1(常开),COM1(公共),NC1(常闭)信号无源输出。开关量输出 容量3A/250VAC或3A/30 VDC |
联动2 | NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲（瞬间）：拔掉MC(COM2继电器旁边)短路子，动作时间为2S。容量3A/250VAC或3A/30 VDC |
+备电- | 备用电源接口（+ 接电池正极、- 接电池负极）， |
备电开关 | 备电电源开关 |
主电开关 | 主电电源开关 |
AC220V市电 | 主电源输入，L、N分别接AC220V的火线和零线。 |
注意：接好线后，仔细检查各种接线，确保接线正确后，再开启电源。禁止带电接线！
六、操作使用说明
控制器通电，打开主、备电开关（有备电电源时），预热（3-5）分钟后，系统进入正常监控状态画面（图6-1）。
图6-1
