燃气报警器的安装

文章出处:http://www.sd-dx.com/ 15376190119 人气:发表时间:2019-01-01 11:47

燃气报警器的安装燃气报警器就是气体泄露检测报警仪器。当工业环境中燃气气体泄露,燃气报警器检测到气体浓度达到爆炸或中毒报警器设置的临界点时,燃气报警器就会发出报警信号。

以提醒工作人员采取安全措施,燃气报警器相当于自动灭火器那类,可安装驱动排风、切断、喷淋系统,防止发生爆炸、火灾、中毒事故,从而保障安全生产。燃气报警器可以测出各种气体浓度。经常用在化工厂,石油,燃气站,钢铁厂等有气体泄漏的地方。

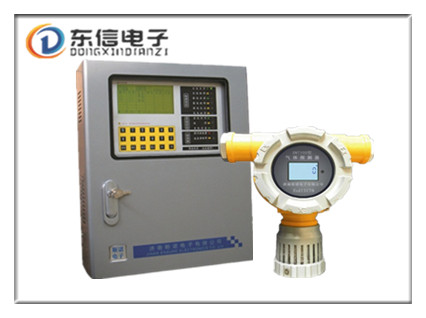

燃气报警器的安装

主要性能:

◆工作方式:自动巡检

◆输出电压:DC24V@1.5A(给探测器供电)

◆通信接口: RS485

◆工作电压:AC220V/50Hz

◆通信距离:<1500米

◆报警功能:2级报警,可自由设置一级报警点

◆采样速率:<8路/秒

◆报警声音:110声音报警;120声音故障

◆最大容量: 32路

◆显示方式:浓度显示,显示通道锁存,报警通道优先

◆显示误差: 不超过±5%

◆使用环境:温度-10℃~+50℃ 相对湿度30%~95%

◆显示功能:大屏幕中文蓝色LCD

◆尺  寸:350mm长×230mm宽×78.5mm厚

◆重  量:约3kg技术指标:

◆工作电压范围宽:DC10V~DC30V。

◆检测原理:催化燃烧式

◆检测方式:自然扩散式

◆检测内容: 空气中的可燃气体

◆工作方式: 长期连续工作

◆检测范围:0-100%LEL(爆炸下限)

◆ 响应时间:≤15S◆检测误差:不超过±3%

◆环境温度: -20℃~+50℃

◆输出信号: 浓度数字信号

◆相对湿度:30%~95%

◆工作电压:DC10V~DC30V

◆传感器寿命:3年

◆信号传输距离:<1500米

◆工作压力:(86~106)kPa

◆外型尺寸:158×130×63mm

◆ 防爆级别: ExdⅡCT6(隔爆型)

◆进线接口: 1/2英寸内螺纹

◆重量:1kg
燃气报警器的安装

燃气报警器的安装

安装须知

⑴ 该探测器在DC24V供电时,电流50mA,电压≤18V时将不能正常工作,根据上述条件,结合现场安装情况选用供电线。

铜的电阻率0.0174Ωmm2/m

⑵ 根据距离远近选择合适线径,建议选用0.5mm2以上的双绞铜线作通讯供电线。

六、安装说明

⑴ 安装位置

将探测器安装在可能有气体泄漏的区域中,探测器安装必须牢固。探测器安装高度宜高出释放源(0.5~2)m处。为了正确使用探测器并防止其故障的发生,请不要安装在以下位置:

a、直接受蒸汽、油烟影响的地方;

b、给气口、换气扇、房门等风量流动大的地方;

c、水汽、水滴多的地方;

d、温度在-40℃以下或70℃以上的地方;

e、有强电磁场的地方。

⑵ 安装方法

根据探测器的安装位置,用两个M6膨胀螺栓把固定架固定在墙壁或其他支撑物上,探测器应可靠接地。

⑶ 接线

接线要采用高度屏蔽线,防止电信号被干扰,打开探测器盖,将电缆穿入探壳内,前端剥皮50mm,线芯依次排开,根据实测截取多余的长度,剥线长度10mm。拔下接插件,用Φ3的小型螺丝刀,将拨好的导线依次固定到接插件内。接线顺序:T+(红线)、T-(黑线)、机壳地(电缆的屏蔽网)依次接控制器对应端子。T+、T-接线无反正。接好线后用防爆胶泥将电缆线出口密封,紧固好机壳。
