ARD800

文章出处:http://www.sd-dx.com/ 15376190119 人气:发表时间:2019-01-11 17:03

一、ARD800型气体报警控制器是本公司开发的高新技术产品,采用高档单片机作为控制管理核心。与本公司的二总线制气体探测器相配接,组成功能强大的气体报警监控系统。
该产品是严格按照GB16808-2008《可燃气体报警控制器》设计而成。由于采用M-Bus总线结构形式,所以该系统的最大特点是信号传输距离远,安装方便,特别适合控制范围比较大的应用场合;该系统工作稳定、可靠,抗干扰性强,是可燃、有毒气体报警器、
燃气报警器系统更新换代的理想产品。
该产品可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃或有毒气体的各个行业,是保证财产和人身安全的理想监测仪器。
二、ARD800主要特点:
1、大屏幕LCD液晶显示、界面友好。
2、全中文指示、操作简单。
3、直观、准确地显示现场的燃气浓度及探测器状态。
4、具有设备故障、浓度报警两种声光指示功能
5、具有自检、自诊断功能。
6、具有故障、报警记忆、查阅功能。
7、具有节点自动搜索、软件调零、软件标定、报警点设置功能。
8、设有密码,防止误操作。
9、可以随时设置、修改和查阅系统的各项参数。
10、具有主、备电转换及欠压保护功能。
11、具有内置2组报警接点输出控制功能,联动信号可手动、自动输出。
12、具有日历显示及设置功能。
13、采用M-BUS通讯协议,传输数据可靠;功能强大,性能稳定。
14、采用单回路两总线通讯,信号无极性连接设计,具有自动保护功能,系统抗干扰能力强,布线经济,安装调试方便。
15、RS485总线通讯接口(选配,标准Modbus/RTU协议)能实现与上位机控制系统联网,实现探测器监控,大大提高可监控的及时性、准确性。
三、ARD800主要技术指标:
1、示值误差:±5%F•S
2、显示方式:大屏幕LCD液晶、发光管
3、报警方式:声、光报警
4、报警音量:>75dB
5、响应时间:≤30s
6、工作电压:主电:AC220V±15%,50Hz±1%
             备电:12VDC/1.3Ah两节
7、外形尺寸:320mm×230mm×90mm
8、工作方式:连续
9、工作环境:温度 -10℃—50℃   湿度 ≤93%RH
             大气压力 86kPa—106kPa
10、绝缘电阻:正常环境时 ≥100MΩ
              湿度为93%RH时 ≥1MΩ
11、功    耗:小于10W
12、供电节点:4个、8个、16个
13、报警输出:3A /2组 接点输出,其中一组可设置脉冲输出
14、信号传输:24V无极性两总线(≥RVS 2*2.5mm2二芯双绞线)
15、传输距离:<1200m
16、安装方式:非防爆场合的壁挂式安装
四、ARD800工作原理
控制器以M-Bus标准信号的方式接收探测器的气体浓度信号;控制器接收到信号后,经过处理、逻辑分析、运算,以液晶数字显示、声光报警的方式反应出来,联动接出继电器,从而启动所连接的风机、磁阀或其它消防设备。
五、ARD800安装和接线
1、控制器的安装
a、安装位置
非防爆安全场所,其安装位置应选择在值班室或经常有人员出入的地方。安装高度选择方便操作即可,一般距地面1.4米处。
b、安装方法
用两个M5的自攻螺丝把挂架紧固在墙壁上,把控制器挂在挂架上。安装要牢固,不倾斜,安装尺寸如图所示。(单位:mm)
                                         控制器的外形结构图
2、ARD800接线标识

标  识

说  明

RS485接口

RS485总线输出接口,上传系统A+、B-。

T+探测器T-

探测器接口(T+、T-),连接时无极性区分。

联动1

NO1(常开),COM1(公共),NC1(常闭)信号无源输出。开关量输出
容量3A/250VAC或3A/30 VDC

联动2

NO2(常开),COM2(公共), NC2(常闭)信号无源输出。脉冲(瞬间):拔掉MC(COM2继电器旁边)短路子,动作时间为2S。容量3A/250VAC或3A/30 VDC

+备电-

备用电源接口(+ 接电池正极、- 接电池负极),

备电开关

备电电源开关

主电开关

主电电源开关

AC220V市电

主电源输入,L、N分别接AC220V的火线和零线。

注意:接好线后,仔细检查各种接线,确保接线正确后,再开启电源。禁止带电接线!

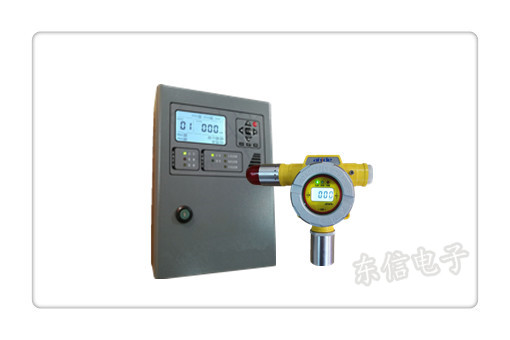

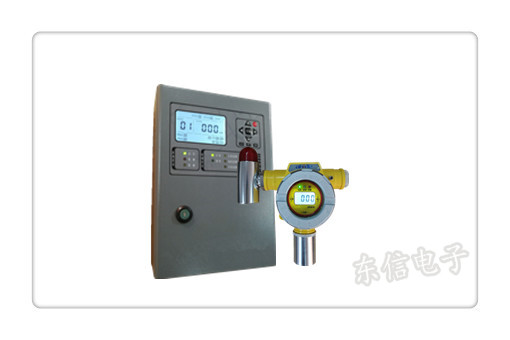

ARD800气体控制器
