snt100型气体探测器

文章出处:http://www.sd-dx.com/ 15376190119 人气:发表时间:2019-11-18 16:47
snt100型气体探测器
 安装位置
将探测器安装在可能有气体泄漏的区域中。且安装位置根据被测气体相对于空气比重大小决定,当被测气体比重大于空气时,探测器应安装在距地面(30~60)cm处,且传感器部位向下;当被测气体比重小于空气时,探测器安装高度宜高出释放源0.5m~2m处或应安装在距离顶棚(30-60)cm处,且传感器部位向下。为了正确使用探测器并防止其故障的发生,请不要安装在以下位置:
a、直接受蒸汽、油烟影响的地方;
b、给气口、换气扇、房门等风量流动大的地方;
c、水汽、水滴多的地方;
d、温度在—40℃以下或70℃以上的地方;
e、有强电磁场的地方。

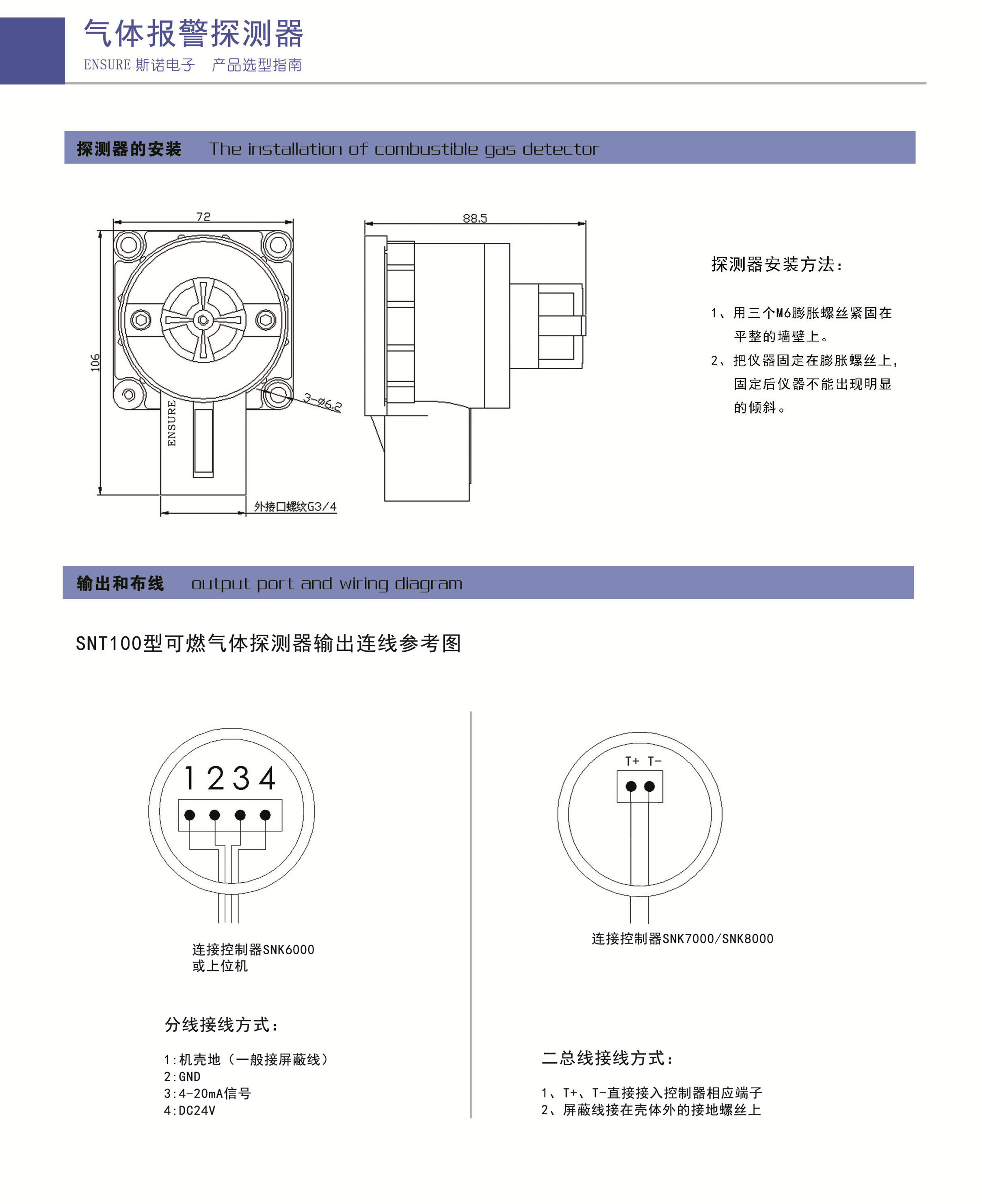

⑵ 安装方法
将探测器用3个M5膨胀螺栓固定,探测器安装必须牢固,探测器接地螺丝应可靠接地。
⑶ 布线
1、探测器和控制器之间应采用屏蔽电缆线连接,电缆线的线径大小由传输距离决定,三线制(分线)应采用0. 5mm2(国标线)以上线径。四线制(总线)的信号线应采用0. 75 mm2(国标线)以上双绞屏蔽线。电源线径参考控制器说明书。
2、探测器传输电缆应装保护钢管或PVC管,在信号传输线路上,电缆间的连接必须牢固可靠。
⑷ 接线
打开探测器顶盖,拔下接插件,用Φ3的小型螺丝刀,将拨好的导线依次固定到接插件内。
1、三线制(分线)接线顺序:4(24V正极)、3(信号)、2(24V负极)、1(机壳地)依次接控制器的4(24V)、3(S)、2(24V负极)、1(屏蔽)接线端子。如图1
2、四线制(总线)接线顺序:DC24V(红线)、GND(黑线)、A+(黄线)、B-(蓝线)、机壳地(电缆的屏蔽网)依次接到上位机控制器对应端子。如图2
snt100型气体探测器
snt100型气体探测器
snt100型气体探测器
