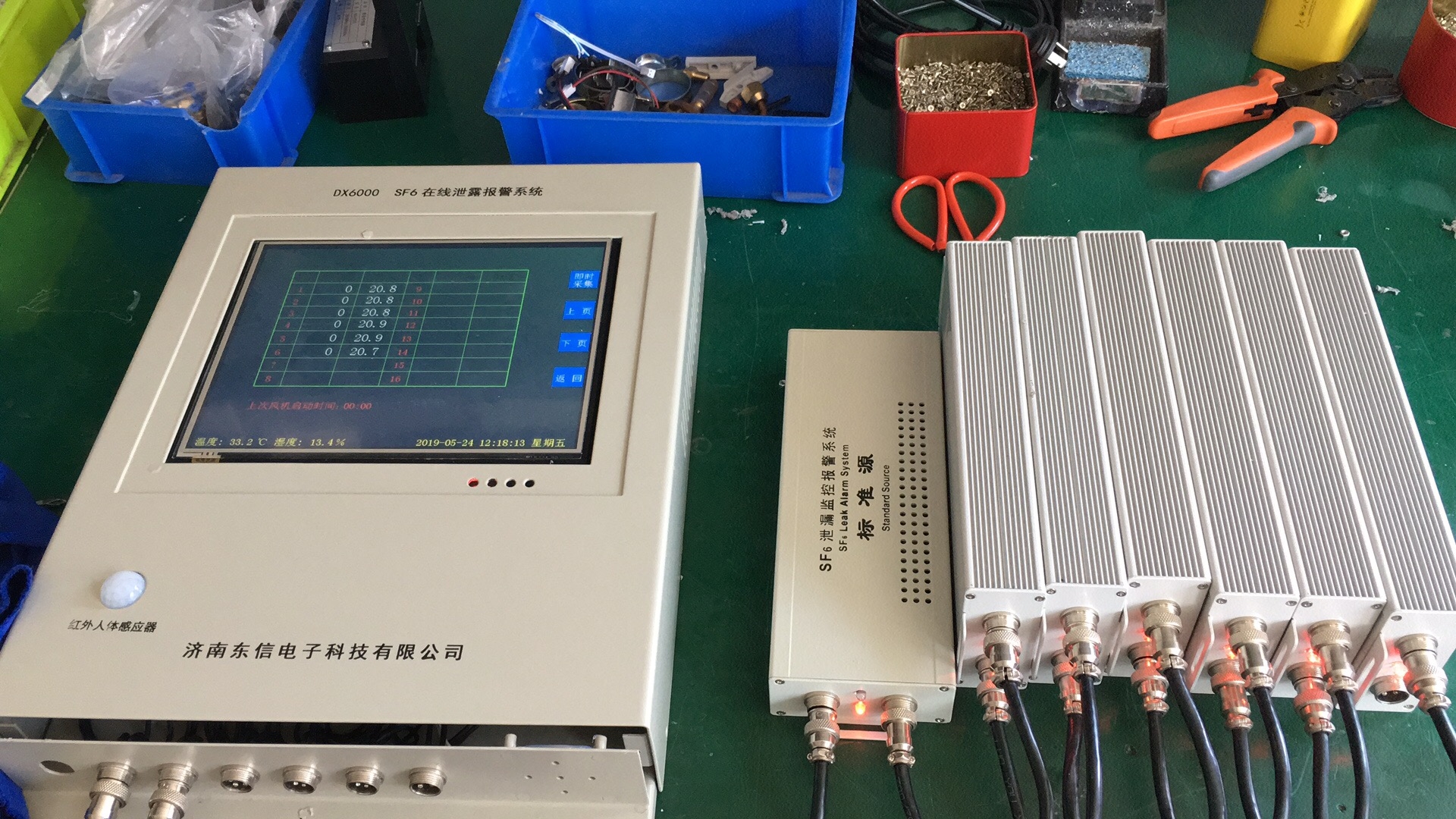

DX6000SF6在线检测系统|DX6000型SF6泄露报警系统

产品特点 :

DX6000SF6在线检测系统|DX6000型SF6泄露报警系统 工作环境 -10-50℃, 环境湿度95%,海拔2000米以下 工作电源 AC/DC 185-265V 功耗 主机:<20VA 变送器:<5W SF 6 气体泄漏报警值 缺省:1000ppm,可

立即咨询
  • 产品详情
DX6000SF6在线检测系统|DX6000型SF6泄露报警系统
工作环境             -10-50℃, 环境湿度≤95%,海拔2000米以下
工作电源 AC/DC 185-265V
功耗 主机:<20VA   变送器:<5W
SF6气体泄漏报警值 缺省:1000ppm,可根据需求执行设置
报警误差<5%(V/V)
氧含量检测范围 0-25.0%(V/V), <0.5%(V/V) 低于18.0%报警
风机启动 1.SF6气体泄漏时自动通风
2.氧气含量≤18.0%时风机自动启动
3.自动定时排风
4.可手动强制启动风机排风

温度显示范围 -20-99℃
湿度显示范围 0-99%RH
报警输出触点功率 AC220V/3A
风机输出触点功率 AC220V/3A(增加风机控制器为30A)
绝缘性能 >10MΩ(外壳与电源间)
抗电强度 >2000V(外壳与电源间)
电磁兼容特性 快速瞬变脉冲群  GB/T17626.4-1999 3级
  雷击(浪涌)    GB/T17626.5-1999 3级
变送器与主机通讯 标准RS485接口,波特率4800BPS
RTU通讯 标准RS485、RS232接口,波特率4800BPS
DX6000SF6在线检测系统|DX6000型SF6泄露报警系统

基本操作指南
1、 开机
打开电源,主机进入初始化并停留在主菜单页面上,六个功能图标分别为:数据测量、报警记录、基本设置、通风、模拟报警、系统信息,最下面会显示当前环境温度、湿度和当前时间。
2、 系统操作
1) 数据测量
u 点击“数据测量”图标进入页面,显示O2和SF6的实测数据,如果超过16个监测点,请按右侧“下页”键切换页面;系统自动设定每分钟采集一次,如需快速采集请按右侧“及时采集”按钮;表格下方会记录上次风机启动的时间。
u 点击“报警记录”图标进入报警数据页面,所有的超标报警的数据均会记录在此,超过容量将自动覆盖。
u 点击“基本设置”图标进入设置页面,按下一页进入设置页面的第二页,设置完成后必须点击右侧“读取零点”按钮,并按确定退出。每次开机必须执行“读取零点”功能。各设置功能如下:
    从机采集点个数:表示采集器(也称O2和SF6传感器)数量;
    风机开启时间设定:表示风机自动启动时间;
    每天开启次数:表示风机每天自动启动的次数;
    风机运行时间:表示风机单次运行的持续时间;
    SF6泄漏报警阈值:表示SF6气体浓度报警值设定;
    O2含量报警阈值:表示氧气浓度报警值设定;
    时间设置:表示系统时钟;
    平均处理:表示对采集信号的修正处理;
    基准点个数:表示标准点(也称温湿度采集器)的数量,一般设置成1;
    零点修正:表示对基准数值修正,一般不小于100;
    修正系数:表示采集信号放大的倍率,一般设置成1;
    采集周期:表示系统多久采集一次数据,一般设置成1。
    读取零点:表示系统的初始化数据(每次开机必须重新读取零点)
u 点击“通风”图标,风机将立即执行通风功能,并显示倒计时。
u 点击“模拟报警”图标,主机将执行模拟报警功能。
u 点击“系统信息”图标,显示仪器名称及软件版本号。
注意:非系统维护人员,请勿进入“系统设置”。
DX6000SF6在线检测系统|DX6000型SF6泄露报警系统
